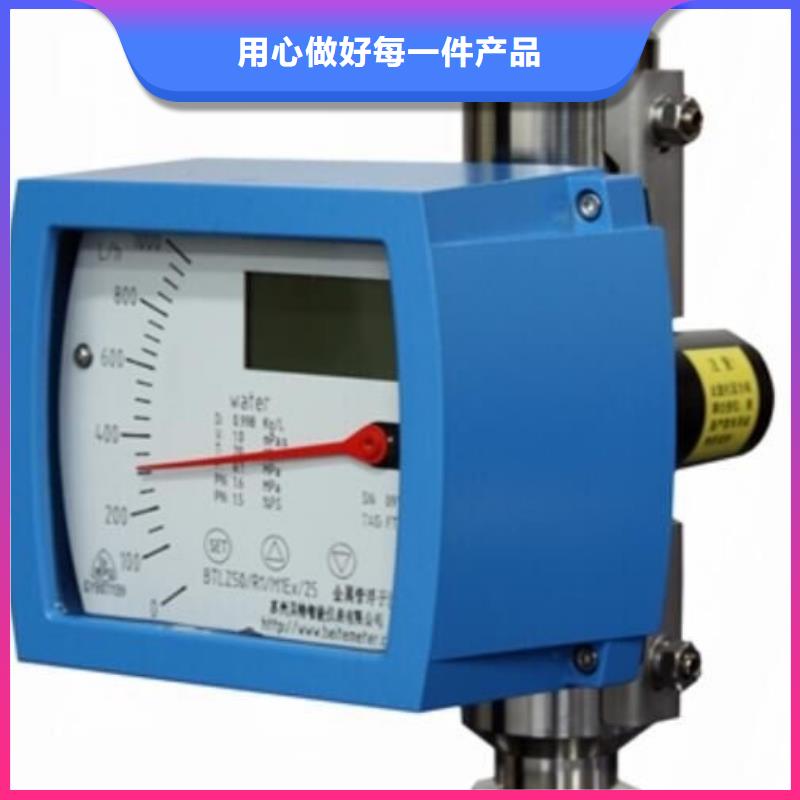

金属管浮子流量计
一、 结构组成：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
原理：流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和号的远传输出。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力，三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
二、 特点：
1、 是基于浮子位置测量的一种磁耦合变面积流量仪表。
2、 小可测流量范围：0.1～1L/h（水）。
3、 适合介质：液体和气体。
4、 结构：全金属结构，304或316不锈钢钢、哈氏合金、钛材。
5、 特点：体积小（安装间距小为90mm-侧进侧出型）、压损小。
6、 量程比：10：1。
7、 输出：指针指示型、4～20mA远传输出型（24V供电）。
8、 防爆分类：普通型、本质型两种。
9、 流向：下进上出、上进下出、侧进侧出两种。
10、 使用环境温度范围:-40 -- +80℃。
11、 精度:<±2.5%,温飘:< ±0.1%/10℃。
三、 技术参数：
测量范围 水 (20℃) 3～250000 l/h
空气（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等级 1.5级/2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径 DN10~DN200 特殊请和厂家联系
输 出 标准号:二线制4～20mA(24VDC供电)
报 警 一点/二点报警
供 电 24VDC±20%
连接方式 螺纹，法兰，卡箍等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
四、流量表
公 称通 径(mm) 流量范围(标况水) L/h 流量范围(标况空气) Nm3/h 压力损失(水) kPa 压力损失(空气) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42
伍贺机电科技有限公司(西安分公司)是致力于 红外探头的研发、制造、销售的高新技术企业。公司自成立以来，主营 红外探头产品。公司研发并生产销售的 红外探头广泛应用于各种行业，并深得用户的好评，过硬的产品质量，企业信誉，服务水平值得客户信赖!伍贺机电科技有限公司(西安分公司)将以更加奋发有为的精神，在竞争激烈的市场大潮中搏击，愿与广大客户携手并肩，努力开创更加灿烂辉煌的明天！
金属管浮子流量计
一、 结构组成：
1、 本体
2、 测量管
3、 浮子
4、 表头
5、 磁耦合系统
6、 电气电缆
原理：流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和号的远传输出。当被测介质自下而上流经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的推动力，三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变化，浮子的位置即对应被测介质流量的大小。
二、 特点：
1、 是基于浮子位置测量的一种磁耦合变面积流量仪表。
2、 小可测流量范围：0.1～1L/h（水）。
3、 适合介质：液体和气体。
4、 结构：全金属结构，304或316不锈钢钢、哈氏合金、钛材。
5、 特点：体积小（安装间距小为90mm-侧进侧出型）、压损小。
6、 量程比：10：1。
7、 输出：指针指示型、4～20mA远传输出型（24V供电）。
8、 防爆分类：普通型、本质型两种。
9、 流向：下进上出、上进下出、侧进侧出两种。
10、 使用环境温度范围:-40 -- +80℃。
11、 精度:<±2.5%,温飘:< ±0.1%/10℃。
三、 技术参数：
测量范围 水 (20℃) 3～250000 l/h
空气（0.1013MPa20℃） 0.05～7000000 l/h
量程 比 10:1
精度等级 1.5级/2.5级/4.0级
工作压力 Max 16MPa
介质温度 标准型 -40℃～+120℃
环境温度 -40℃～+80℃
连接口径 DN10~DN200 特殊请和厂家联系
输 出 标准号:二线制4～20mA(24VDC供电)
报 警 一点/二点报警
供 电 24VDC±20%
连接方式 螺纹，法兰，卡箍等
电气接口 M8×1或用户提供规格
防护等级 IP65
防爆标志 本安型：ExiaIICT3～6
四、流量表
公 称通 径(mm) 流量范围(标况水) L/h 流量范围(标况空气) Nm3/h 压力损失(水) kPa 压力损失(空气) kPa DN10 0.3-3～10-100 0.005-0.05～0.34-3.4 1.2～40 1.2～40 DN15 2.5-25～180-1800 0.07-0.7～5-50 11 25 DN25 200-2000～600-6000 6-60～12-120 19 30 DN40 700-7000～1000-10000 20-200～35-350 8 19 DN50 1200-12000～2000-20000 30-300～40-400 13 10 DN80 2000-20000～5000-50000 50-500～120-1200 32 13 DN100 7500-75000/10000-100000 200-2000～300-3000 26 30 DN150 10000-100000～18000-180000 300-3000 30 35 DN200 20000-200000～25000-250000 500-5000～700-7000 40 42

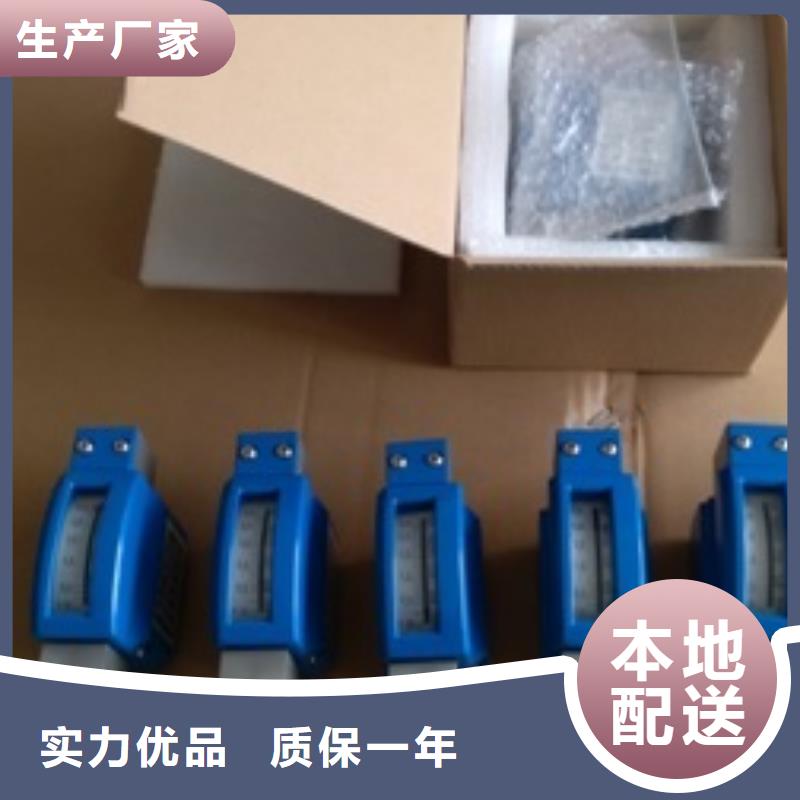

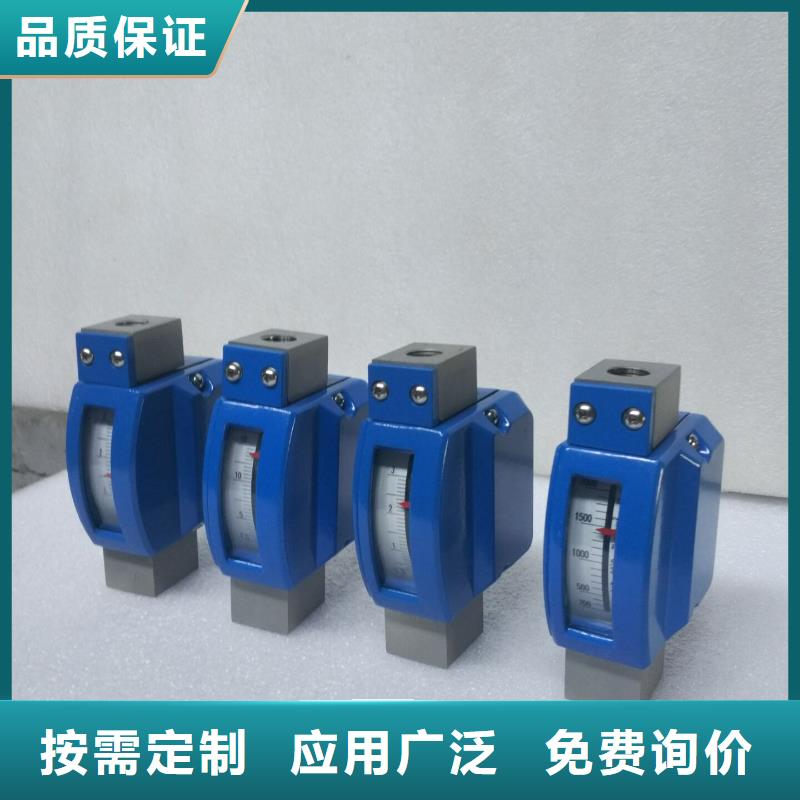

FDK 系列小流量金属管浮子流量计
一、概述
FDK 系列是小流量金属管浮子式流量测量仪表，可测量液体、气体或蒸汽，该仪表采用变面积 式测量原理，测量部件由一个锥形测量管和浮子组成，具有坚固、稳定和应用范围广的特点。连接方式有水平连接或垂直连接，亦可选配入口压力变化或出口压力变化的压力调节器（恒流阀），广泛应用于石油、 化工、化纤、钢铁、食品、轻工、制药等行业的小流量测量和过程控制。
FDK系列为现场指示型仪表，可选装一个或二个本安防爆型报警开关（需配备关联设备）；FDK37 系 列为电远传型仪表，输出 4～20mA 电流号（兼容 HART 通讯协议），同时采用 LED 光柱现场指示流量。
二、型号命名
| FDK |
|
|
|
| |||||
|
| 32/37 | 水平连接 | 结构形式（介质流向） |
| |||||
|
| 34 | 垂直连接 |
| ||||||
|
|
|
| /1 | 1/4”NPT 标准连接 | 结构形式（介质流向） |
| |||
|
|
|
| /2 | 其它 |
| ||||
|
|
|
|
|
| |||||
|
|
|
|
| /R0 |
| 304 |
| 接液材质 |
|
|
|
|
|
| /R1 |
| 316L |
|
| |
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
| K1 | 带一上限报警点 |
|
|
|
|
|
|
|
|
| K2 | 带一下限报警点 | 附加功能 |
|
|
|
|
|
|
|
| K12 | 带一上限和一下限报警点 |
|
|
|
|
|
|
|
|
|
| |||
| 举例说明：FDK32/1/R0/K1 注：水平连接，接口1/4”NPT,材质304不锈钢，带一点上限报警 |
| ||||||||
三、主要技术参数
1、 1、测量范围：水（20℃） 0.3～100L/h
空气（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、准确度等级：4.0,2.5
4、 工作压力：2.5MPa 或 6.4MPa， 13MPa
5、介质温度：—80～＋150℃， 250℃
6、环境温度：—25～＋65℃
7、连接方式：1/4″NPT 内螺纹，可选Φ6（Φ8）卡套连接或按用户要求 8、限位报警：1～2 个报警开关（可选，防爆等级 ExiaIICT3—T6）
9、电远传：电源电压：24(1±10%)V DC
输出号：(4～20)mA DC，二线制(兼容 HART 通讯协议) 负载电阻：≤500Ω (24V DC)
10、防护等级：IP65
四、主要零部件材质
| 零 部 件 | 标 准 |
|
| 特 殊 |
|
|
|
|
|
|
| 基 座 | 304 |
| 316L | 或按用户要求 |
| 锥管浮子 | 304 |
| 316L | 或按用户要求 |
| 指示器外壳 |
| 铸 铝 |
| |
